Ganchos de izaje: tipos, características y recomendaciones para su uso seguro

Los ganchos de izaje son componentes fundamentales en las operaciones de elevación y movilización de cargas pesadas en sectores como...

Los ganchos de izaje son componentes fundamentales en las operaciones de elevación y movilización de cargas pesadas en sectores como la construcción, minería e industria. Su función es facilitar la conexión segura entre los equipos de elevación y los accesorios utilizados durante las maniobras. Existen diferentes tipos de ganchos, cada uno diseñado para determinadas capacidades de carga y condiciones de trabajo. Por ello, conocer sus características, aplicaciones y criterios de selección es importante para prevenir accidentes y garantizar operaciones seguras. En este artículo, conocerás los principales tipos de ganchos de izaje, sus características técnicas y las recomendaciones para utilizarlos correctamente.

¿Qué son los ganchos de izaje?

Los ganchos de izaje son accesorios metálicos diseñados para sujetar y conectar cargas a equipos de elevación, como grúas, polipastos y sistemas de aparejos. Generalmente, se fabrican con acero de alta resistencia y cuentan con una estructura curva que permite acoplar eslingas, cadenas, grilletes y otros elementos utilizados en las maniobras de izaje.

Estos componentes están diseñados para soportar cargas dentro de una capacidad de trabajo determinada, considerando factores como el peso, la dirección de la fuerza y las condiciones de operación.
Su utilización requiere verificar que el gancho sea compatible con los accesorios de elevación y que no presente deformaciones, desgaste excesivo o daños que comprometan su funcionamiento.

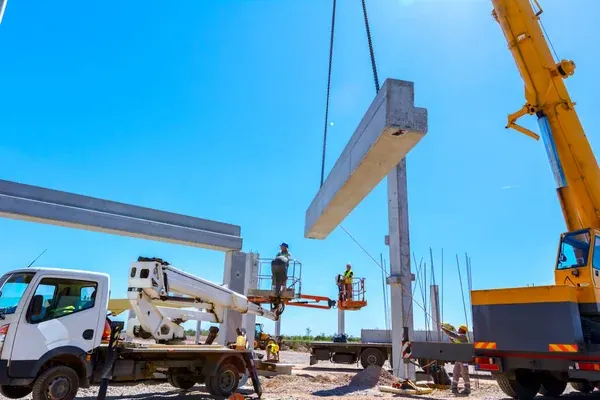

¿Para qué sirven los ganchos de izaje?

Los ganchos de izaje sirven para establecer una conexión entre los equipos de elevación y las cargas que necesitan levantarse, desplazarse o posicionarse. Son utilizados en operaciones industriales donde se requiere manipular materiales, estructuras y maquinaria de gran peso.

Entre sus principales aplicaciones se encuentran:

Elevación de maquinaria pesada: permiten conectar equipos industriales a sistemas de izaje para facilitar su instalación o reubicación.
Montaje de estructuras metálicas: se emplean en maniobras para levantar y posicionar vigas, columnas y componentes estructurales.
Manipulación de materiales de construcción: facilitan el movimiento de elementos prefabricados y otros materiales mediante accesorios de sujeción adecuados.
Operaciones portuarias y logísticas: forman parte de los sistemas utilizados para movilizar determinados tipos de carga.
Mantenimiento industrial: permiten elevar componentes de maquinaria durante actividades de reparación, desmontaje o instalación.

La selección del gancho depende de las características de la carga, el equipo de elevación y las condiciones de cada maniobra.

¿Cuáles son las partes de un gancho de izaje?

Un gancho de izaje está compuesto por diferentes elementos que permiten conectar, sostener y asegurar los accesorios utilizados durante la elevación de cargas. Aunque su diseño varía según el fabricante y el modelo, sus principales partes son las siguientes:

Cuerpo: estructura principal del gancho, fabricada para soportar las fuerzas generadas durante las operaciones de elevación.
Punta: extremo del gancho que delimita la abertura por donde ingresan los accesorios de sujeción.
Garganta: espacio comprendido entre la punta y el cuerpo del gancho, que permite introducir eslingas, anillas y otros accesorios compatibles.
Asiento: zona interior curva donde debe apoyarse correctamente el elemento de sujeción para transmitir la carga.
Vástago, ojo u horquilla: elementos de conexión superiores, cuya configuración depende del tipo de gancho y del sistema de elevación.
Pestillo o seguro de seguridad: mecanismo que ayuda a evitar la salida accidental de los accesorios cuando la conexión pierde tensión.

Es importante considerar que no todos los modelos incorporan las mismas partes. Por ejemplo, algunos ganchos cuentan con mecanismos de bloqueo automático, mientras que otros tienen sistemas giratorios o conexiones especiales.

¿Cuáles son los principales tipos de ganchos de izaje?

Existen diferentes tipos de ganchos de izaje, diseñados para adaptarse a las características de los equipos de elevación, accesorios de sujeción y condiciones de trabajo. Se pueden clasificar según su sistema de conexión, capacidad de giro o mecanismo de seguridad.

A continuación, se presentan algunos de los modelos más utilizados en operaciones industriales.

Ganchos de izaje fijos con pestillo de seguridad

Los ganchos con seguro de seguridad incorporan un pestillo que cierra la abertura de la garganta para reducir el riesgo de que las eslingas, anillas u otros accesorios se desprendan accidentalmente.

Son utilizados en maniobras de elevación con grúas, polipastos y sistemas de aparejos. El seguro no está diseñado para soportar directamente el peso de la carga, sino para mantener los accesorios dentro del gancho cuando se produce una pérdida de tensión.

Ganchos de izaje giratorios

Los ganchos giratorios cuentan con un mecanismo que permite orientar el gancho respecto a su punto de conexión. Esta característica facilita la alineación de los accesorios de sujeción y puede ayudar a reducir las torsiones durante determinadas maniobras.

Algunos modelos están diseñados para girar mientras soportan una carga, mientras que otros solo permiten ajustar su posición sin carga. Por ello, es necesario revisar las especificaciones del fabricante antes de utilizarlos.

Ganchos de izaje de ojo u ojal

Los ganchos de ojo tienen una abertura cerrada en su parte superior que permite conectarlos a otros accesorios mediante elementos compatibles, como eslabones de unión o grilletes.

Se emplean en conjuntos de izaje con eslingas de cadena y otros sistemas de sujeción. Su configuración proporciona un punto de conexión definido, aunque el montaje y desmontaje pueden requerir accesorios adicionales.

Ganchos de izaje de horquilla

Los ganchos de horquilla incorporan una conexión superior formada por dos brazos y un pasador. Esta estructura permite unir el gancho directamente a determinados eslabones de cadena compatibles.

Son habituales en eslingas de cadena utilizadas para levantar maquinaria, estructuras y componentes industriales. Su diseño facilita el montaje y reemplazo del accesorio, siempre que se utilicen el pasador original y los componentes especificados por el fabricante.

Ganchos de izaje autoblocantes o de alta seguridad

Los ganchos autoblocantes incorporan un mecanismo que bloquea la abertura del gancho al aplicar la carga, según el diseño del fabricante. Este sistema ofrece una protección adicional frente a la liberación accidental de los accesorios de sujeción.

Se utilizan en maniobras que requieren un sistema de retención más seguro. Para liberar el accesorio, normalmente es necesario retirar la carga y accionar el mecanismo de desbloqueo.

Ganchos acortadores de cadena o trabacadena

Son accesorios diseñados para ajustar la longitud útil de determinados ramales de eslingas de cadena. Permiten recoger un tramo de cadena mediante un punto de agarre específico. Se utilizan en configuraciones de izaje donde es necesario adaptar la longitud de los ramales, respetando las capacidades y restricciones del fabricante.

Nota importante: Los tipos de ganchos de izaje pueden variar según su diseño, capacidad de carga y sistema de seguridad. Algunas categorías pueden combinarse en un mismo accesorio, como los ganchos de ojo con cierre autoblocante. Antes de utilizarlos, es fundamental verificar su capacidad máxima de trabajo (WLL), compatibilidad con los accesorios de elevación, estado físico y especificaciones del fabricante.

Referencia técnica: Para la selección, inspección y uso seguro de estos accesorios, se recomienda consultar la norma ASME B30.10 – Hooks, que establece disposiciones de seguridad aplicables a los ganchos utilizados en operaciones de elevación. En Perú, también deben considerarse las normas nacionales y los requisitos de seguridad y salud en el trabajo aplicables a cada actividad industrial.

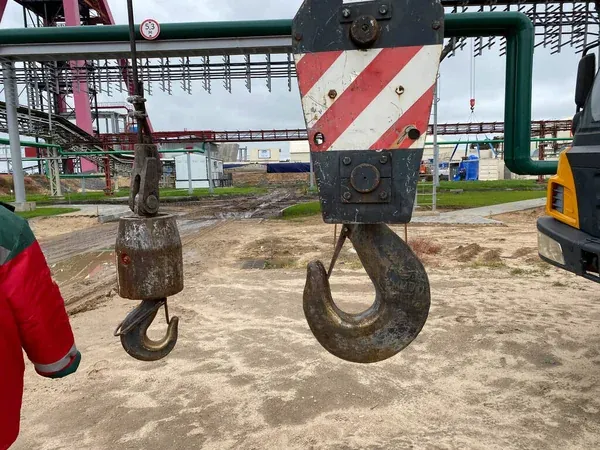

¿Qué características deben tener los ganchos de izaje?

Los ganchos de izaje deben contar con características técnicas que permitan soportar las cargas previstas y mantener una conexión segura durante las maniobras de elevación. Su fabricación, diseño y resistencia deben responder a las condiciones de trabajo y a las especificaciones establecidas por el fabricante.

Entre sus principales características se encuentran:

Material de fabricación: generalmente están elaborados con acero aleado de alta resistencia, tratado para soportar los esfuerzos propios de las operaciones de izaje.
Capacidad de carga identificable: deben contar con información que permita conocer su límite de carga de trabajo o WLL.
Resistencia mecánica: deben soportar las fuerzas previstas sin presentar deformaciones permanentes cuando se utilizan dentro de sus condiciones de diseño.
Sistema de seguridad: según el modelo y la aplicación, pueden incorporar pestillos, mecanismos autoblocantes u otros dispositivos de retención.
Compatibilidad con accesorios: sus dimensiones y puntos de conexión deben ser adecuados para las eslingas, cadenas, grilletes y demás elementos utilizados.
Identificación y trazabilidad: deben presentar marcas legibles que permitan reconocer su fabricante, capacidad nominal y otros datos requeridos.
Resistencia al desgaste: deben mantener sus condiciones de funcionamiento frente a los esfuerzos y condiciones ambientales para los que fueron diseñados.

Estas características deben verificarse mediante la documentación técnica, las inspecciones correspondientes y las recomendaciones del fabricante.

¿Cuál es la capacidad de carga de un gancho de izaje?

La capacidad de carga de un gancho de izaje representa el peso máximo que puede soportar durante una operación, respetando las condiciones establecidas por el fabricante. Este valor se identifica mediante el límite de carga de trabajo (WLL, por sus siglas en inglés) y suele expresarse en toneladas o kilogramos.

No existe una capacidad única para todos los ganchos, ya que depende de factores como el material, las dimensiones, el diseño y el sistema de conexión.

Por ejemplo, un gancho identificado con una capacidad WLL de 5 toneladas puede utilizarse para cargas de hasta ese límite, siempre que se respeten las condiciones de trabajo autorizadas y los demás componentes del sistema tengan capacidades compatibles. Este criterio también es fundamental en operaciones que requieren el alquiler de grúas telescópicas, donde cada accesorio de izaje debe seleccionarse según el peso de la carga y las características de la maniobra.

Es importante considerar los siguientes factores:

Peso total de la carga: incluye los accesorios y elementos que correspondan al cálculo de la carga soportada.
Ángulo de izaje: influye en la tensión que reciben los ramales y sus respectivos ganchos.
Distribución del peso: una carga desbalanceada puede generar esfuerzos diferentes entre los puntos de sujeción.
Condiciones de operación: movimientos bruscos, temperaturas extremas o cargas laterales pueden afectar la capacidad admisible.
Capacidad del sistema completo: la maniobra debe respetar los límites de todos los equipos y accesorios involucrados.

Importante: La capacidad WLL no debe confundirse con la carga mínima de rotura. Tampoco debe considerarse que un gancho puede trabajar por encima de su capacidad nominal porque tenga un factor de diseño incorporado.

¿Cómo elegir el gancho de izaje adecuado según la carga?

Seleccionar el gancho de izaje adecuado requiere evaluar las características de la carga, el equipo de elevación y las condiciones en las que se realizará la maniobra. Una elección incorrecta puede generar esfuerzos no previstos, deformaciones o fallas en los elementos de sujeción.

Para realizar una selección adecuada, se recomienda considerar los siguientes criterios:

Determinar el peso de la carga: identificar el peso total que se levantará y calcular las fuerzas que actuarán sobre cada accesorio.
Verificar la capacidad WLL: seleccionar un gancho cuya capacidad sea suficiente para las condiciones reales de la maniobra.
Identificar el sistema de conexión: comprobar la compatibilidad con cadenas, eslingas, grilletes u otros accesorios.
Evaluar el tipo de maniobra: determinar si se requiere un gancho fijo, giratorio, de horquilla o con mecanismo autoblocante.
Revisar las condiciones ambientales: considerar factores como humedad, corrosión, temperatura y exposición a sustancias químicas.
Comprobar la documentación técnica: verificar la identificación del producto, las especificaciones del fabricante y los registros de inspección exigibles.

La selección también debe considerar el centro de gravedad de la carga, los puntos de anclaje y las posibles variaciones de tensión durante la elevación.

En operaciones industriales complejas, esta evaluación debe formar parte de la planificación del izaje y realizarse por personal competente.

¿Qué normas de seguridad deben cumplir los ganchos de izaje?

Los ganchos de izaje utilizados en Perú deben cumplir los requisitos de seguridad aplicables a su actividad, además de las especificaciones técnicas establecidas por el fabricante. Existen normas nacionales y estándares internacionales que sirven como referencia para su selección, inspección, mantenimiento y utilización.

Entre las principales referencias se encuentran:

Norma ASME B30.10 – Hooks

Es un estándar internacionalmente reconocido que establece disposiciones de seguridad relacionadas con los ganchos empleados en equipos de elevación. Incluye criterios sobre inspección, operación, mantenimiento y retiro del servicio.

Norma ASME B30.26 – Rigging Hardware

Establece requisitos aplicables a determinados accesorios de aparejo utilizados en operaciones de izaje, incluidos ciertos tipos de ganchos y otros elementos de conexión.

Reglamento de Seguridad y Salud Ocupacional en Minería

En Perú, el Decreto Supremo N.º 024-2016-EM y sus modificatorias regula las condiciones de seguridad en las actividades mineras. Contempla disposiciones relacionadas con la capacidad máxima de los equipos y accesorios de izaje, inspecciones, mantenimiento y autorización del personal encargado de las operaciones.

Normativa de seguridad y salud en el trabajo

La Ley N.º 29783, Ley de Seguridad y Salud en el Trabajo, y su reglamento establecen el marco general para la prevención de riesgos laborales en Perú.

En consecuencia, las empresas deben identificar los peligros asociados al izaje e implementar medidas de control, procedimientos de trabajo e inspecciones acordes con sus operaciones.

Nota importante: Las normas ASME son referencias técnicas internacionales y no deben presentarse como obligatorias para todas las operaciones de izaje en Perú. Su exigibilidad depende de la normativa aplicable, las especificaciones contractuales y los procedimientos de cada proyecto.

¿Cómo inspeccionar un gancho de izaje antes de utilizarlo?

La inspección de los ganchos de izaje permite identificar daños, desgaste o alteraciones que podrían comprometer la seguridad durante las maniobras. Esta revisión debe efectuarse antes de su utilización por personal competente, siguiendo las instrucciones del fabricante y los procedimientos de seguridad establecidos.
Los principales puntos de inspección son:

Estado del cuerpo: comprobar que no existan grietas, fisuras, cortes, deformaciones o señales de daños estructurales.
Abertura de la garganta: verificar que no presente una apertura excesiva respecto a las dimensiones originales permitidas.
Desgaste superficial: revisar el asiento del gancho y otras zonas sometidas a fricción.
Pestillo de seguridad: comprobar que cierre correctamente y que sus componentes no estén dañados.
Sistema giratorio: cuando corresponda, verificar su funcionamiento de acuerdo con las instrucciones del fabricante.
Identificación: confirmar que las marcas de capacidad de carga y los datos de identificación requeridos sean legibles.
Corrosión: identificar oxidación profunda o deterioro que pueda afectar la resistencia del accesorio.
Conexiones: comprobar el estado de pasadores, elementos de retención y otros componentes asociados.

Si se detecta una condición que comprometa la seguridad, el gancho debe retirarse del servicio hasta que sea evaluado por personal calificado.

Como referencia, la normativa estadounidense OSHA 1926.251 establece la inspección de los accesorios de aparejo antes de cada turno y su retiro cuando presentan defectos.

¿Cuáles son los errores más comunes al utilizar ganchos de izaje?

El uso incorrecto de los ganchos de izaje puede provocar daños en los accesorios, pérdida de estabilidad de la carga o accidentes durante las maniobras. Por ello, es importante reconocer las prácticas que deben evitarse.

Entre los errores más frecuentes se encuentran:

Superar la capacidad de carga: utilizar un gancho para levantar pesos superiores a su límite de trabajo.
Aplicar cargas sobre la punta: colocar el esfuerzo en una zona que no está diseñada para soportar la carga principal.
Realizar tracciones laterales no autorizadas: someter el gancho a fuerzas que pueden producir torsiones o deformaciones.
Utilizar ganchos deteriorados: continuar operando con accesorios que presentan grietas, desgaste excesivo o deformaciones.
Emplear conexiones incompatibles: acoplar elementos cuyas dimensiones o características impiden un asiento correcto.
Modificar los componentes: realizar soldaduras, perforaciones, calentamientos o reparaciones sin autorización técnica.
Ignorar el funcionamiento del seguro: utilizar ganchos con mecanismos de retención dañados cuando estos son necesarios para la operación.
Omitir las inspecciones: emplear accesorios sin comprobar previamente sus condiciones de seguridad.

Evitar estos errores requiere procedimientos de izaje establecidos, personal capacitado y una supervisión adecuada de las maniobras.

¿Cuándo se debe reemplazar un gancho de izaje?

Un gancho de izaje debe retirarse del servicio cuando presenta daños o alteraciones que afectan su capacidad para trabajar de manera segura. La decisión de reemplazarlo debe basarse en los criterios del fabricante, las normas técnicas aplicables y la evaluación de personal calificado.

Entre las principales señales que requieren su retiro se encuentran:

Presencia de grietas o fisuras en el cuerpo.
Deformaciones visibles, torceduras o cambios en su geometría original.
Aumento de la abertura de la garganta por encima de los límites permitidos.
Desgaste excesivo en las zonas que soportan la carga.
Corrosión que comprometa la integridad del material.
Daños en los mecanismos de bloqueo o conexiones.
Evidencia de sobrecarga, calentamiento excesivo o modificaciones no autorizadas.
Pérdida de identificación o imposibilidad de verificar su capacidad nominal.

No todos los daños implican necesariamente el descarte inmediato y definitivo, pero sí pueden exigir el retiro preventivo del servicio. El retorno a operación solo debe autorizarse después de una evaluación técnica que confirme que el accesorio cumple los requisitos aplicables.

Importante: No se debe intentar recuperar un gancho deformado mediante golpes, calentamiento o soldaduras improvisadas. Cualquier reparación debe estar expresamente permitida y realizarse bajo las especificaciones del fabricante y la supervisión correspondiente.

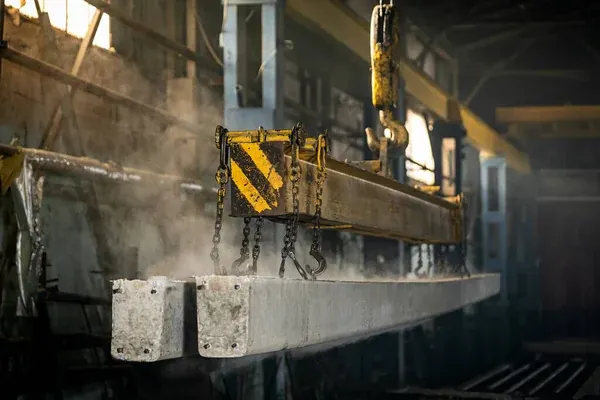

Preguntas frecuentes sobre ganchos de izaje

A continuación, respondemos algunas de las preguntas más comunes sobre las características, selección y uso seguro de los ganchos de izaje en operaciones industriales.

¿Cuál es la diferencia entre un gancho de izaje y un grillete?

La principal diferencia está en su diseño y función dentro del sistema de elevación. El gancho de izaje permite conectar y sostener accesorios mediante una abertura curva, mientras que el grillete tiene una estructura en forma de U o lira, con un pasador que cierra la conexión.

Ambos accesorios se utilizan en maniobras de izaje, pero cumplen funciones diferentes y deben seleccionarse según la carga, el tipo de conexión y las especificaciones del fabricante.

¿Se puede utilizar un gancho de izaje sin seguro?

Depende del diseño del gancho y de las condiciones de la maniobra. Existen modelos fabricados para aplicaciones específicas que no incorporan pestillo de seguridad. Sin embargo, no debe retirarse ni utilizarse un gancho con el seguro dañado cuando este forma parte de su configuración de seguridad requerida.

Antes de utilizar un gancho sin seguro, se debe verificar que esté diseñado para esa aplicación y que su uso esté permitido por el fabricante y el procedimiento de izaje correspondiente.

¿Qué significa WLL en un gancho de izaje?

WLL significa Working Load Limit, que en español se traduce como límite de carga de trabajo. Indica la carga máxima permitida para un gancho de izaje bajo las condiciones especificadas por su fabricante.

Por ejemplo, si un gancho tiene una capacidad WLL de 3 toneladas, no debe utilizarse para soportar una carga superior a ese límite. También es necesario considerar la capacidad de los demás accesorios que forman parte del sistema de elevación.

¿Cómo saber si un gancho de izaje está certificado?

Para verificar la conformidad técnica de un gancho de izaje, es importante revisar su identificación, documentación y registros de inspección. El accesorio debe contar con información que permita reconocer su fabricante, capacidad nominal y características técnicas.

Cuando el proyecto exige una certificación específica, se debe solicitar la documentación correspondiente y comprobar qué norma o ensayo respalda. Un certificado de fabricación, un ensayo de carga y un registro de inspección no son documentos equivalentes.

La presencia de marcas o sellos en el gancho no garantiza, por sí sola, que exista una certificación vigente.
